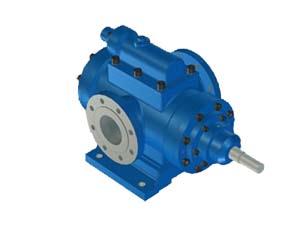

3GR三螺桿泵
3GR三螺桿泵是用戶常用的國標產品，壽命長、材質耐磨、保壓時間長等性能。3g螺桿泵、螺桿泵用于無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2~100°E（3.0~760cst），本產品使用者遍布各地,深受廣大用戶好評。歡迎惠顧！
供應商：泊頭市泰邦泵閥制造有限公司
產 地：中國>河北>滄州>泊頭市
3GR三螺桿泵詳細介紹
標簽：3GR三螺桿泵|3g螺桿泵|螺桿泵
3GR系列三螺桿泵用途:
用來輸送溫度≤150℃、
粘度5-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。
適用壓力范圍：0.6-2.5Mpa;
適用流量范圍:0.6-123m3/h。
主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。
3GR三螺桿泵優點:
(1)介質為直線連續輸送，無攪拌，無脈動；
(2)振動小，噪音低；
(3)壓力高、效率高；
(4)結構簡單，拆裝方便；
(5)體積小重量輕；
(6)磨損輕微，壽命長。
3GR三螺桿泵型號表示為:
例：3G25×4-46
3G：三螺桿泵
25：螺桿外徑25mm
4：螺桿螺距數目4個
46：螺桿的螺旋角46°
R：重質燃油
r：輕質燃油
W：高溫加熱油
N：高粘油料
A：改進設計
S：雙吸
3GR螺桿泵應用范圍:
1、介質為直線連續輸送、無攪拌、無脈動。
2、振動小，噪音低。
3、壓力高、效率高。
4、結構簡單、拆裝方便。
5、體積小，重量輕。
6、磨損輕微，壽命長。
3GR螺桿泵結構特點:
一般采用機械密封（特殊要求，可選用磁力驅動，零泄露結構）。泵通過爪型聯軸器由電動機驅動。從主軸外伸端向泵年，為順時針旋轉。
材質
主、從螺桿16MnCrS5,40Cr,45,38CrMoALA
泵體：HT200,QT450-10,ZCuSn10Pl,ZG270-500
3G型通用螺桿泵按泵的用途分類共分為5個系列
| 系列代號 |
主要用途 | 性能范圍 | |
| 流量 m3/h | 壓力 MPa | ||
| 3G | 輸送3-20oE潤滑油,溫度≤80℃,Lub oil visc3-20oE;temp≤80℃ | 0.6-570 | 2.5 |
| 3GR | 輸送3-50oE重質燃油，溫度≤120℃,Heavy feul lil visc3-50oE;temp≤120℃ | 0.6-570 | 2.5 |
| 3GR | 輸送1.2-5oE輕質燃油,溫度≤120℃,Light feul oil visc1.2-5oE;temp≤120℃ | 0.6-570 | 1.6 |
| 3GW | 輸送高溫加熱燃油,溫度≤150℃,High temp feul heated oil;temp≤150℃ | 0.6-363 | 1.6 |
| 3GN | 輸送100oE高粘度油料,溫度≤80℃,High visc oil 100oE;temp≤80℃ | 0.6-636 | 2.5 |
|
型號
|
排出壓力
P MPa |
流量
Q |
轉速
n r/min |
必需汽
蝕余量 r m |
效率
η % |
電動機
|
||
|
m3/h
|
L/min
|
功率kw
|
型號
|
|||||
|
25×4-46
|
1.0
|
0.8
|
13
|
1450
|
4
|
62
|
0.75
|
Y802-4
|
|
2.5
|
0.6
|
10
|
60.6
|
1.5
|
Y90L-4
|
|||
|
1.0
|
2.0
|
33
|
2900
|
4.5
|
59.4
|
1.5
|
Y90S-2
|
|
|
2.5
|
1.6
|
26
|
69
|
3
|
Y100L-2
|
|||
|
30×4-46
|
1.0
|
1.6
|
26
|
1450
|
4.5
|
63.5
|
1.1
|
Y90S-4
|
|
2.5
|
1.2
|
20
|
61
|
2.2
|
Y100L1-4
|
|||
|
1.0
|
3.6
|
60
|
2900
|
5
|
60
|
2.2
|
Y90L-2
|
|
|
2.5
|
3.2
|
53
|
69
|
4
|
Y112M-2
|
|||
|
36×4-46
|
1.0
|
2.8
|
46
|
1450
|
4.5
|
66
|
2.2
|
Y100L1-4
|
|
2.5
|
2.4
|
40
|
66.5
|
4
|
Y112M-4
|
|||
|
1.0
|
6.5
|
108
|
2900
|
5
|
60.5
|
4
|
Y112M-2
|
|
|
2.5
|
6
|
100
|
72
|
7.5
|
Y132S2-2
|
|||
|
42×4-46
|
1.0
|
4.8
|
80
|
1450
|
5
|
62
|
4
|
Y112M-4
|
|
2.5
|
4.2
|
70
|
73
|
5.5
|
Y132S1-4
|
|||
|
1.0
|
10.5
|
175
|
2900
|
5.5
|
61
|
5.5
|
Y132S1-2
|
|
|
2.5
|
10
|
166
|
72
|
15
|
Y160M2-2
|
|||
|
45×4-46
|
1.0
|
6.3
|
106
|
1450
|
5
|
70
|
3
|
Y100L2-4
|
|
2.5
|
5.9
|
99
|
74
|
7.5
|
Y132M-4
|
|||
|
1.0
|
13.5
|
225
|
2900
|
5.5
|
60
|
7.5
|
Y132S2-2
|
|
|
2.5
|
13
|
217
|
75
|
15
|
Y160M2-2
|
|||
|
60×4-46
|
1.0
|
15.5
|
255
|
1450
|
5
|
71.3
|
11
|
Y160M-4
|
|
2.5
|
14.5
|
245
|
74
|
15
|
Y160L-4
|
|||
|
1.0
|
32
|
533
|
2900
|
5.5
|
63
|
18.5
|
Y160L-2
|
|
|
2.5
|
31.5
|
525
|
77
|
37
|
Y200L2-2
|
|||
|
70×2-46
|
0.6
|
24
|
400
|
1450
|
5
|
71
|
7.5
|
Y132M-4
|
|
1.0
|
23.5
|
390
|
75
|
11
|
Y160M-4
|
|||
|
1.6
|
22.5
|
370
|
76
|
15
|
Y160L-4
|
|||
|
70×4-46
|
1.0
|
24.5
|
408
|
1450
|
5
|
72.5
|
18.5
|
Y180M-4
|
|
2.5
|
23.5
|
392
|
79
|
30
|
Y200L-4
|
|||
|
80×2-46
|
0.6
|
36.5
|
608
|
1450
|
5
|
72
|
11
|
Y160M-4
|
|
1.0
|
35
|
594
|
75.5
|
18.5
|
Y180M-4
|
|||
|
1.6
|
34.5
|
575
|
76.5
|
22
|
Y180L-4
|
|||
|
80×4-46
|
1.0
|
37
|
617
|
1450
|
5.5
|
72
|
30
|
Y200L-4
|
|
2.5
|
35
|
590
|
78.1
|
45
|
Y225M-4
|
|||
|
100×2-46
|
0.6
|
72.5
|
1208
|
1450
|
5
|
73
|
22
|
Y180L-4
|
|
1.0
|
71
|
1183
|
77
|
37
|
Y225S-4
|
|||
|
1.6
|
60.5
|
1158
|
79
|
45
|
Y225M-4
|
|||
|
100×4-46
|
1.0
|
72.5
|
1208
|
1450
|
5.5
|
73
|
55
|
Y250M-4
|
|
2.5
|
70
|
1165
|
78.5
|
75
|
Y280S-4
|
|||
|
S100×3-27
|
0.6
|
72
|
1196
|
1450
|
6
|
62
|
22
|
Y180L-4
|
|
1.6
|
70
|
1160
|
72
|
55
|
Y250M-4
|
|||
|
2.5
|
69
|
1145
|
74
|
75
|
Y280S-4
|
|||
|
S120×3-27
|
0.8
|
123
|
2055
|
1450
|
6
|
74.5
|
55
|
Y250M-4
|
|
1.5
|
120
|
2010
|
76
|
90
|
Y280M-4
|
|||
|
2.5
|
115
|
1920
|
78.5
|
132
|
Y315M-4
|
|||
